ماژول‌های سازمانی

سامانه علاوه بر داشبوردها، ماژول‌های سازمانی آماده دارد: انرژی، UPS، تأسیسات مکانیکی، حریق، کنترل تردد، دارایی و چند ماژول دیگر. در این درس نقشهٔ منوی این ماژول‌ها را می‌شناسید و برای چهار ماژول نمونه (انرژی، UPS، دارایی و کنترل تردد) یاد می‌گیرید هر صفحه چه نشان می‌دهد و چطور از آن برای پایش استفاده کنید.

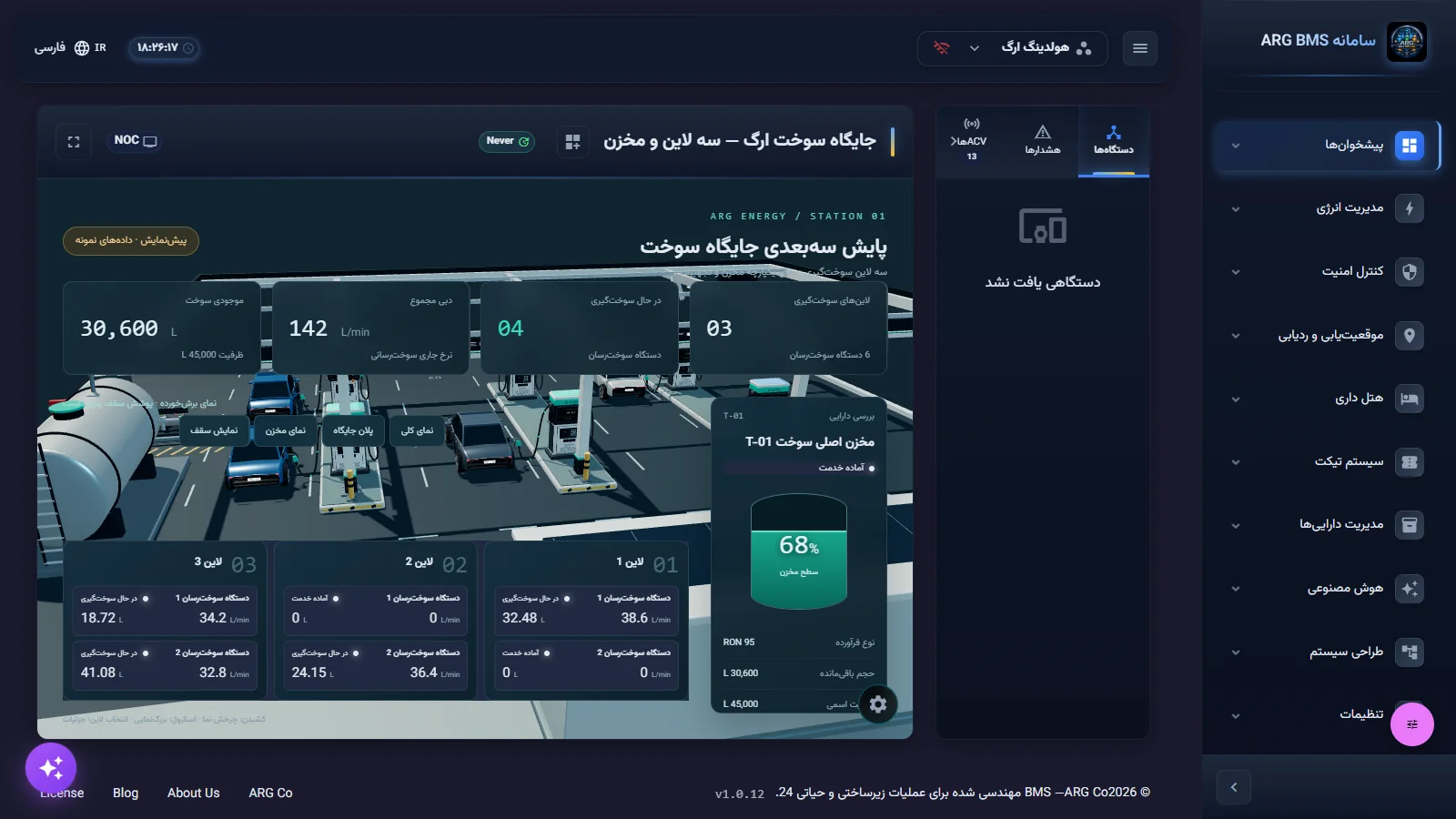

صفحه را بشناسید: نقشهٔ منو

منوی کناری در پیکربندی استاندارد مدیریت ساختمان ده گروه دارد:

ماژول‌های تأسیساتی (خورشیدی، آب، چیلر، هواساز، موتورخانه، فن‌کویل، پمپ) الگوی یکسانی دارند: مانیتورینگ، فهرست واحدها، تاریخچه، هشدارها، نگهداری و تنظیمات. وقتی یکی را یاد بگیرید، بقیه را هم می‌شناسید.

گام‌به‌گام

الف — انرژی

1. کنتورها را ببینید. «مدیریت انرژی» ← «پایش انرژی» ← «مدیریت کنتورها» را باز کنید. زبانهٔ کنتورهای فیزیکی کنتورها را با نام، نوع، مکان، قرائت و وضعیت نشان می‌دهد و کنتورهای مجازی کنتورهایی را که از فرمول چند کنتور ساخته شده‌اند. با جستجو در کنتورها... فهرست را محدود کنید.



2. مصرف را تحلیل کنید. تحلیل مصرف را باز کنید، دوره (روزانه، هفتگی، ماهانه یا سالانه) و ساختمان را انتخاب کنید و کارت‌های مصرف کل، میانگین روزانه، پیک مصرف و بازده انرژی و نمودارهای روند مصرف انرژی و توزیع مصرف را بخوانید. دانلود گزارش خروجی گزارش را می‌دهد.



3. هزینه و دیماند را ببینید. در مدیریت هزینه، بخش توزیع هزینه بر اساس تعرفه (کم‌باری، میان‌باری، پیک) و صورتحساب‌های اخیر را ببینید. در کنترل دیماند، دیماند لحظه‌ای و حد مجاز را پایش کنید.

ب — UPS

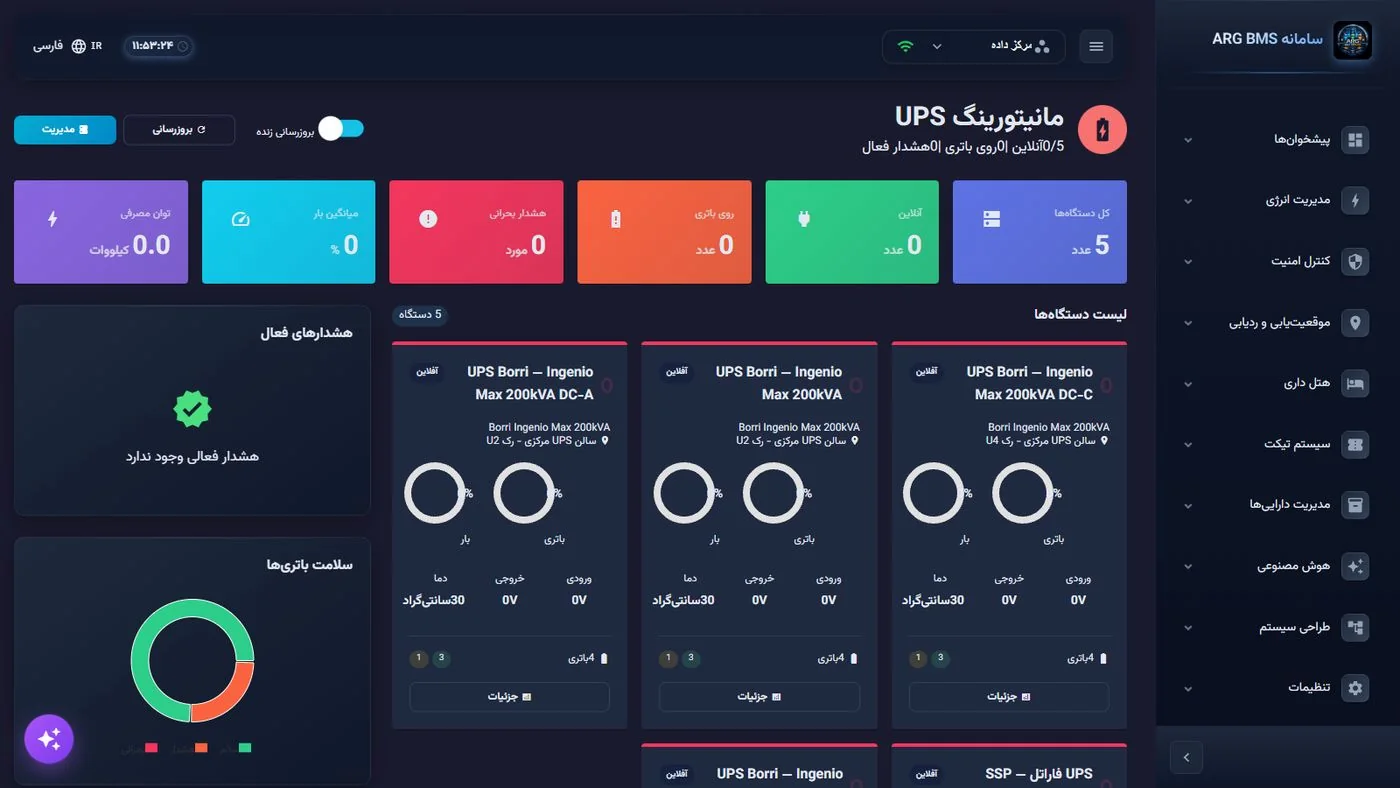

1. وضعیت کلی را پایش کنید. «مدیریت انرژی» ← «مدیریت UPS» ← «مانیتورینگ» را باز کنید. چکیدهٔ بالای صفحه تعداد دستگاه‌های آنلاین، روی باتری و هشدارهای فعال را نشان می‌دهد. بروزرسانی زنده را روشن کنید تا صفحه خودکار تازه شود. کارت‌های کل دستگاه‌ها، آنلاین، روی باتری، هشدار بحرانی، میانگین بار و توان مصرفی را بخوانید.



2. یک دستگاه را بررسی کنید. در لیست دستگاه‌ها، کارت هر UPS شارژ باتری، بار، ولتاژ ورودی و خروجی و دما را نشان می‌دهد. جزئیات را بزنید تا صفحهٔ همان دستگاه باز شود. بخش سلامت باتری‌ها تصویر کلی وضعیت باتری‌ها را می‌دهد.

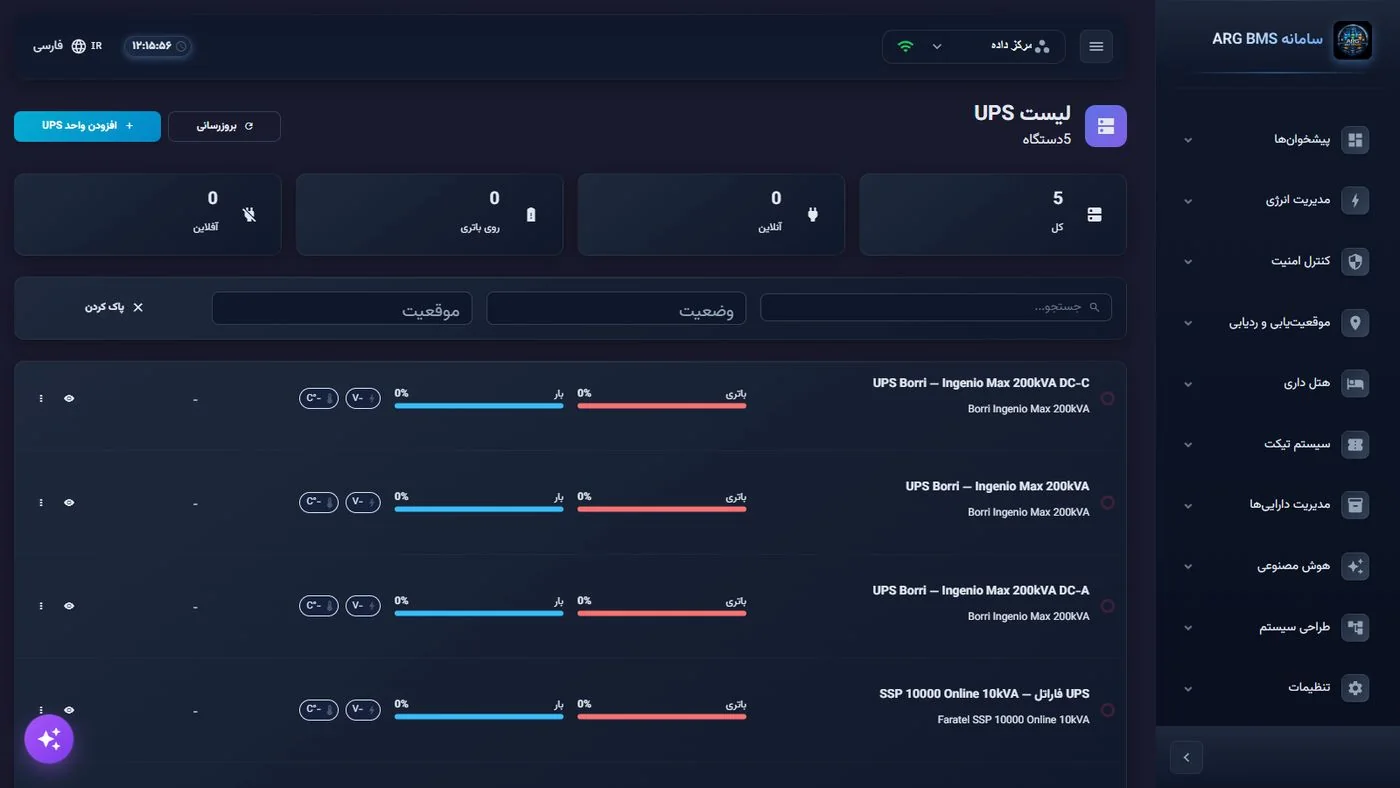

3. فهرست را فیلتر کنید. در لیست دستگاه‌ها از منوی UPS، با جستجو...، وضعیت (مثلاً روی باتری) و موقعیت فیلتر کنید و با پاک کردن فیلترها را بردارید.



4. همزاد دیجیتال را بخوانید. در دوقلوی دیجیتال، یک نمونه را از نمونه‌های Twin انتخاب کنید و در هویت دوقلو منبع داده و کیفیت آن را ببینید. کارت‌های تازه، کهنه، تأییدنشده و خطادار نشان می‌دهند چه تعداد از همزادها دادهٔ به‌روز و معتبر دارند. این صفحه فقط‌خواندنی است (درس B14).

ج — دارایی

1. فهرست دارایی‌ها را مرور کنید. «مدیریت دارایی‌ها» ← «فهرست دارایی‌ها» را باز کنید. کارت‌های کل دارایی‌ها، ارزش کل، در حال تعمیر و نیاز به جایگزینی را ببینید. با زبانه‌های دسته (تجهیزات IT، سیستم HVAC، تجهیزات اداری، وسایل نقلیه، تجهیزات امنیتی) و جستجو در دارایی‌ها... فهرست را محدود کنید.



2. یک دارایی را با بارکد پیدا کنید. اسکن بارکد را بزنید و بارکد را وارد کنید. پاسخ «دارایی یافت شد: …» یا «دارایی با این بارکد یافت نشد» است.
3. خروجی بگیرید. دانلود Excel فهرست را به‌صورت فایل جدولی (CSV) می‌دهد. در مدیریت هزینه دارایی، گزارش مالی را دانلود کنید.

د — کنترل تردد

زیرگروه کنترل تردد در گروه کنترل امنیت هشت صفحه دارد: مناطق دسترسی، گروه‌های دسترسی، مسیرهای تردد، زمان‌بندی، کارت‌ها و تگ‌ها، گزارشات تردد، آسانسورها و پارکینگ. در نسخهٔ فعلی صفحه‌های مناطق، گروه‌ها، مسیرها، زمان‌بندی، کارت‌ها و گزارش‌ها به منبع داده متصل نیستند و نمای معرفی ساختار ماژول‌اند: فهرست‌ها خالی‌اند و فرم‌ها چیزی ذخیره نمی‌کنند. آنچه در این صفحه‌ها می‌بینید:

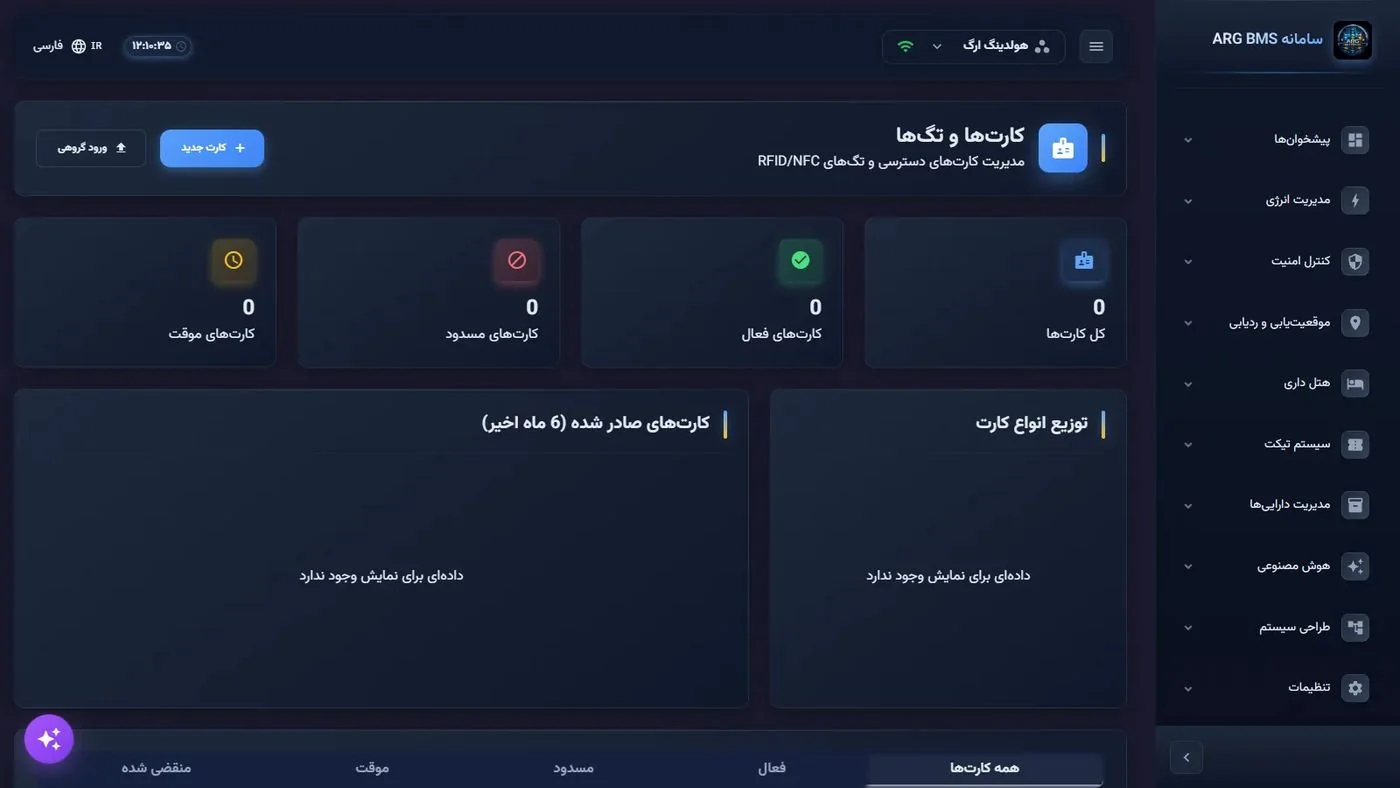

• کارت‌ها و تگ‌ها: شاخص‌های کل کارت‌ها، کارت‌های فعال، مسدود و موقت؛ نمودار توزیع انواع کارت و کارت‌های صادرشده در شش ماه اخیر؛ زبانه‌های وضعیت کارت.
• مناطق دسترسی: شاخص‌های کل مناطق، مناطق فعال و بحرانی و کل دستگاه‌ها؛ سطح امنیت هر منطقه (بحرانی، بالا، متوسط، پایین).
• گزارشات تردد: زبانه‌های گزارش تردد، تحلیل آماری، دسترسی‌های رد شده و حضور و غیاب.

ماژول‌های دیگر با همان الگو

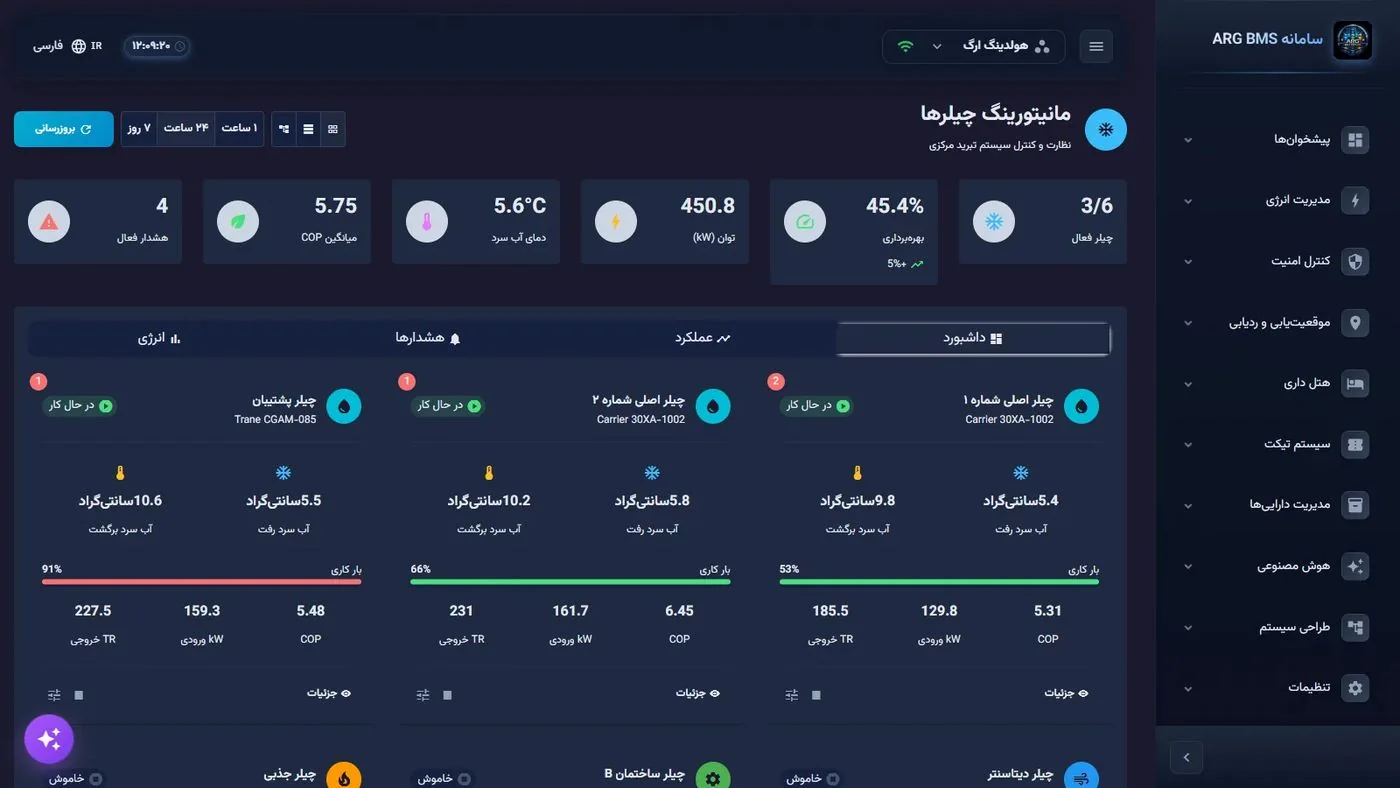

بقیهٔ ماژول‌ها را با همان روش پایش کنید. مثلاً «مدیریت انرژی» ← «مدیریت چیلر» ← «مانیتورینگ» شاخص‌هایی مثل تعداد چیلر فعال، بهره‌برداری، توان، دمای آب سرد و میانگین COP را نشان می‌دهد و برای هر چیلر دمای آب رفت و برگشت و بار کاری را می‌آورد. «کنترل امنیت» ← «ایمنی حریق» ← «داشبورد» هم هشدارهای فعال حریق را با محل حسگر و دکمهٔ تایید برای هر هشدار فهرست می‌کند.

نکته‌ها و اشتباه‌های رایج

• برچسب منوی دسترسی «کنترل تردد» است، نه «کنترل دسترسی».
• در جدول‌های ساده، سرستون‌ها به انگلیسی و با حروف بزرگ نمایش داده می‌شوند (مثلاً METER، STATUS، ACTIONS).
• تعریف دستگاه‌ها و نقاط در «مدیریت ساختار» انجام می‌شود؛ ماژول‌ها برای پایش و گزارش‌اند.
• اگر صفحه‌ای در منو نیست، پیکربندی سامانه و صفحه‌های خاموش‌شده را با راهبر بررسی کنید.

خلاصه

• منو ده گروه دارد و ماژول‌های تأسیساتی الگوی یکسان مانیتورینگ، واحدها، تاریخچه، هشدارها، نگهداری و تنظیمات دارند.
• در انرژی، «مدیریت کنتورها»، «تحلیل مصرف» و «مدیریت هزینه» ابزار پایش مصرف و هزینه‌اند.
• در UPS، «مانیتورینگ»، «لیست دستگاه‌ها» و «دوقلوی دیجیتال» وضعیت باتری، بار و کیفیت داده را نشان می‌دهند.
• در دارایی، جست‌وجو، اسکن بارکد و خروجی Excel کار می‌کنند.
• کنترل تردد در نسخهٔ فعلی نمای معرفی است و به منبع داده متصل نیست.
