سه نقش پردازشی
در آرایش دارای نمایشگر هوشمند، ESP32 پردازش اصلی و مدل ACV را بر عهده دارد؛ پردازندهٔ Gateway ارتباط RF و RS485 را مدیریت می‌کند و کنترلر LCD صفحه و رویدادهای لمس را رسیدگی می‌کند.
۰۲ / Phoenix Micro
فونیکس میکرو
منطق محلی و اتصال تجهیزات میدان
کنترلر برنامه‌پذیر محلی با تفکیک پردازش اصلی، ارتباطات میدان و رابط نمایش؛ برای پیوند دادن تجهیزات به منطق مشترک.
تصاویر و نماهای محصول
برای مشاهدهٔ بزرگ‌تر، تصویر را انتخاب کنید.

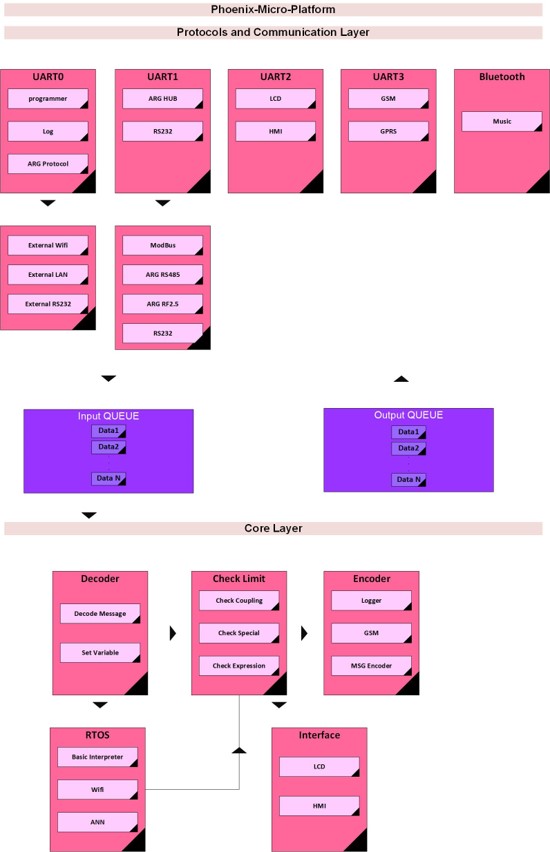

معماری و فناوری
موتورهای منطق محلی
BASIC Runtime، Expression، Coupling، Limit، Scenario، Schedule و Timer ابزارهای برنامه‌ریزی رفتار دستگاه هستند. تغییر حسگر، فرمان رابط و رخداد زمان‌بندی وارد مسیر مشترک پردازش نقطه می‌شوند.
تبدیل هویت به پیام میدان
Adapter متناسب با نسخه، فیلدهای ENID را به قالب ABM یا MySensors تبدیل می‌کند. این جداسازی، منطق مهندسی را از جزئیات آدرس‌دهی و فریم ارتباطی دور نگه می‌دارد.
جایگاه در معماری پروژه
میکرو می‌تواند منطق یک ناحیه و ارتباط با تجهیزات همان ناحیه را مدیریت کند و از مسیر سازگار به فونیکس امبدد یا سامانهٔ نظارت متصل شود. تعداد I/O، درگاه‌ها و نمایشگر تابع برد و نسخهٔ نصب‌شده است.
از ورودی تا نتیجه، مرحله به مرحله
هر مرحله را انتخاب کنید تا نقش آن را در سیستم ببینید.
۰۱
ورودی میدان
رویداد حسگر از Gateway دریافت می‌شود.
مدل‌ها و پیکربندی‌ها
آرایش دارای نمایشگر هوشمند و کنترلر LCD مستقل
پیکربندی Gateway بر اساس تجهیزات و پروتکل میدان
کاربرد و انتخاب
کنترل ناحیه‌ایتابلوهای توزیع‌شدهاتصال تجهیزات ارگ
مبنای انتخاب برای پروژه
پروتکل ABM یا MySensors، نوع برد، نمایشگر و مسیر ارتباطی باید به‌صورت یک مجموعهٔ سازگار انتخاب شوند.
بررسی نیاز پروژه با تیم فنی
